在2019北京infocomm展上，上海三思為專業觀眾展示了附帶HDR功能的小間距顯示系統。近年來，此類中高端顯示系統頻頻亮相于國內多個交通監控中心、城市運營中心及演播場景。那么如何更好理解HDR這一顯示技術？上海三思在此為大家解析。

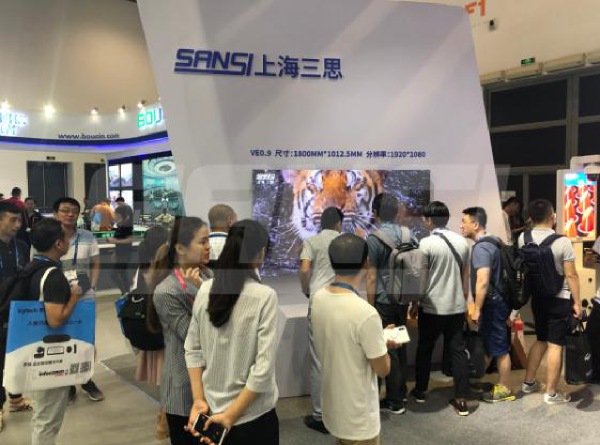

位于EB9-01的上海三思展位

如何理解HDR功能？

隨著亮度、對比度更高的LED面板及超高清小間距系統逐步普及，原有應用于8bit、僅100nit亮度傳統面板上的SDR（標準動態范圍影像）技術無法再適應現有的高畫質需求。

因而進入21世紀后，HDR技術（即高動態范圍影像）應時而生。相比SDR，其可提供更高范圍的動態影像，畫面陰暗細節對比度提升明顯，色域更廣，色彩還原接近肉眼辨識。此外需注意：HDR并非依靠單獨的算法、硬件或軟件，其主要依靠軟硬件結合的系統來實現。

HDR的系統要求

在硬件上，按照相關標準，開啟HDR的顯示系統的色彩深度需達10bit以上 。同時，屏幕峰值亮度建議不小于800nit。以行業標桿上海三思的小間距系統為例，其色階可支持16bit，達到65536色，色彩更豐富細致，為HDR技術提供良好硬件支持。而在色域選擇上，目前業內普遍認可BT.2020寬色域標準。

此外畫面的輸出質量也與HDR直播視頻源相關，包括直播/錄播場景中的畫面。

那么HDR的實際應用效果如何？

對于公檢法監控中心而言， 需記錄每一幀的真實信息。以國內公安某監控中心室內場景為例： 室內環境照度通常在500lux,在實際監控場景中，經常面臨高亮度區域、逆光、陰影等情況，畫面易出現明亮區域曝光過度，而暗處曝光不足的情況，這對監控畫面質量影響較大。因此在這類場景中運用的超高清小間距系統，不僅要求清晰度的提升，還要追求更高的動態、更寬的色域、更亮的色彩。

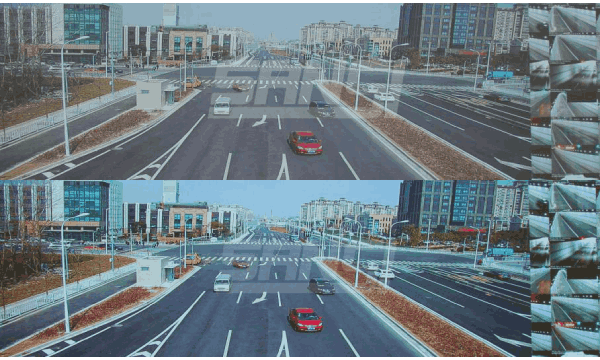

圖2：國內某監控中心顯示系統開啟HDR前后效果圖（上海三思供應）

圖2是國內某監控中心顯示系統開啟HDR前后的對比圖。

假設屏幕亮度為800nit，高動態范圍HDR采用特定曲線對輸出畫面高亮和暗部的細節進行處理后，整個畫面非常光亮，通過仔細觀看，車輛與建筑暗部細節（輪廓與深度）更清晰，行車環境亮度足夠耀眼、車輛號牌等細節顯示也較明顯，相比原有動態視頻效果提升較大。整體監控畫面通透，層次感強，對于后期視頻的錄制質量也有很大好處。

此時，大家不難發現HDR的意義除接近還原真實的畫面效果外，同時較好彌補了當前LED行業對超高清分辨率信號傳輸、顯示等技術不足。

目前HDR有多個主流技術標準，如HDR10、HDR10+、杜比視界等等。除現有HDR功能外，未來上海三思正考慮將5G通信接口擴展、全息投影技術、AR增強現實技術等功能整合在內。
