    小間距屏主流LED封裝方式有哪些?一文帶你快速了解

    文章出處:三思官網作者:上海三思發表時間:2020-03-20

    本世紀出現的小間距LED顯示屏產品(一般市場定義為點間距不大于2.5mm)因穩定性、可靠性、耐久性及易維護性開啟了各類指揮調度中心的新時代,并不斷滿足其他中高端應用場景精細化、個性化的產品需求。而對于這些LED小間距屏供應商而言,如何采用合理的LED半導體封裝節約物料成本一直是一個十分關鍵的細節,譬如憑借成熟、高良品率的LED封裝工藝,業內的上海三思所提供的小間距LED顯示終端解決方案涵蓋了國內外較多的中高端領域,逐步成為業界翹楚 。而本文便帶你快速了解業內目前幾種主流的LED封裝方式。



    SMD:開啟LED小間距屏的室內應用時代



    主要應用場景:室內商業傳統小間距屏 芯片尺寸:約>500微米

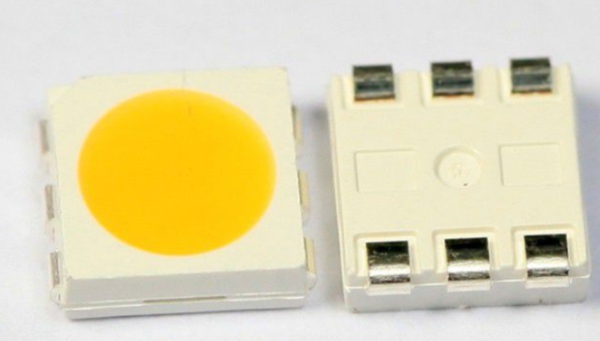

    SMD封裝器件

    SMD封裝器件(圖片來源于網絡)



    近幾年,隨著三合一的表貼式封裝技術(SMD)的工藝成熟,令LED小間距顯示屏逐漸滲透了室內應用市場。其具有可靈活組合模塊、視角大,色彩一致性好,對比度好等諸多優勢。此外,表貼技術憑借高自動化程度、成熟工藝、高良品率,可直接用于SMT高速貼片機,具備以箱體為單位便于安裝拆卸、維護過程輕松等優勢。



    而隨著LED封裝技術的升級,即封裝階段LED晶體顆粒的微小化,低成本與量產化的優勢會更明顯,并衍生出了Mini-LED與Micro-LED這兩種封裝器件更為精密的新型封裝方式。



    Mini-LED:主打COB與四合一IMD



    主要應用場景:去封裝的高端市場的背光或RGB顯示應用
    芯片尺寸:約100~200微米



    相比SMD封裝,Mini-LED因?yàn)樾酒叽绺。虼藢η懈瞽h(huán)節的精度、波長一致性以及厚度均勻性的要求更高。目前其封裝方式主要包括COB(Chip on Board)與四合一IMD



    COB(Chip on Board)技術:即將LED芯片直接封裝到模組基板上,再對每個大單元進行整體模封。其通過集成封裝后再貼片,省去了單顆LED器件的成本煩惱,功率低,散熱效果好、色彩顯示更均勻,分辨率更為高清,故此更易實現更小間距、屏幕顯示無上限的顯示方案。但因產業鏈、芯片端、封裝端等技術難題導致其良品率并不高。



    COB封裝器件COB封裝器件

    COB封裝器件(圖片來源于網絡)



    四合一IMD(Integrated Mounted Devices)封裝:這種封裝方式結合了傳統表貼和COB的優勢,在工藝上也可視作沿用表貼(SMD)工藝的一個小型COB單元,即將四組RGB燈珠封裝在一個小單元中。其所面臨的技術難題與上述COB封裝技術相似,但工藝難度有所降低,隨著對芯片要求的不斷提升,未來業界或?qū)⑼瞥?ldquo;N合一”方案(N>4)。



    四合一IMD器件

    四合一IMD器件(圖片來源于網絡)



    Micro-LED:未來顯示方向



    主要應用場景:未知 芯片尺寸:<50微米



    作為下一代概念性顯示方案,同樣也是未來顯示的方向,Micro-LED芯片采用無機材料,尺寸進一步微縮,以像素化、無基板為主要概念。其相比運用有機材料與有機物質的OLED面板,幾乎無光耗,在壽命與穩定性上更是有顯著優勢。目前業內的日本索尼公司與三星公司對其均有較為成熟的應用。



    Micro-LED芯片

    圖片來源于網絡)



    與傳統的方案相比較,運用高品質的LED芯片封裝的顯示方案一方面維持了穩定的電氣性能,降低流體對芯片的腐蝕概率,另一方面便于運輸并節省物料費用、可循壞利用,經濟性十分可觀。



    不惜成本打造的各類LED小間距屏解決方案,如今伴隨LED封裝技術的不斷進步,未來量產化、更具經濟性的LED顯示屏或?qū)⒃谥懈叨丝刂祁I(lǐng)域逐步替代傳統拼接墻的存量市場。
